Bonjour à tous!


Lorsque l'on désire faire de l'astrophotographie ou des vidéos d'astronomie, on utilise parfois des webcam. mais tout le monde ne possède pas du matériel de type CCD. Au contraire, les webcams de type CMOS sont très répandues.


Je vous propose ici un tutoriel qui vous expliquera comment modifier une webcam classique pour l'adapter à un instrument d'astronomie. (Ce tutoriel provient du site Astrosphère ) .







Pour réaliser ce tutoriel, j'ai utilisé une Microsoft Lifecam VX-1000.








La première étape consiste à dévisser les deux vis qui retiennent la webcam à son support articulé. On utilise pour cela un tournevis de type horloger (petit tournevis cruciforme). Une fois ces vis retirées, la webcam ressemble à cela:




A l’arrière de la webcam, on peut voir une vis noire qui assure le maintient entre les deux parties de la coque de la webcam. Cette vis ne dois pas être perdue car elle sera réutilisée après modification de la webcam. Il faut ensuite déboîter les deux parties de la coque délicatement.




On peut voir, au centre du circuit imprimé, le petit bloc optique de la webcam. Sous celui-ci se situe le capteur. Entre les deux il y un filtre infrarouge (IR) utilisé pour améliorer le rendu de la webcam sur des lumières normales. Ce filtre est de trop mauvaise qualité et trop sélectif (i.e. qu’il filtre une gamme trop importante de rouges) pour une utilisation astronomique. Il pourra être remplacé par un filtre IR dédié à l’Astronomie au coulant 31,75 mm qui servira à améliorer la qualité des images. Le filtre IR est fixé à la partie optique, donc lorsque l’on dévisse celle-ci soigneusement, on peut le voir à l’arrière des lentilles et découvrir ainsi le capteur CMOS.

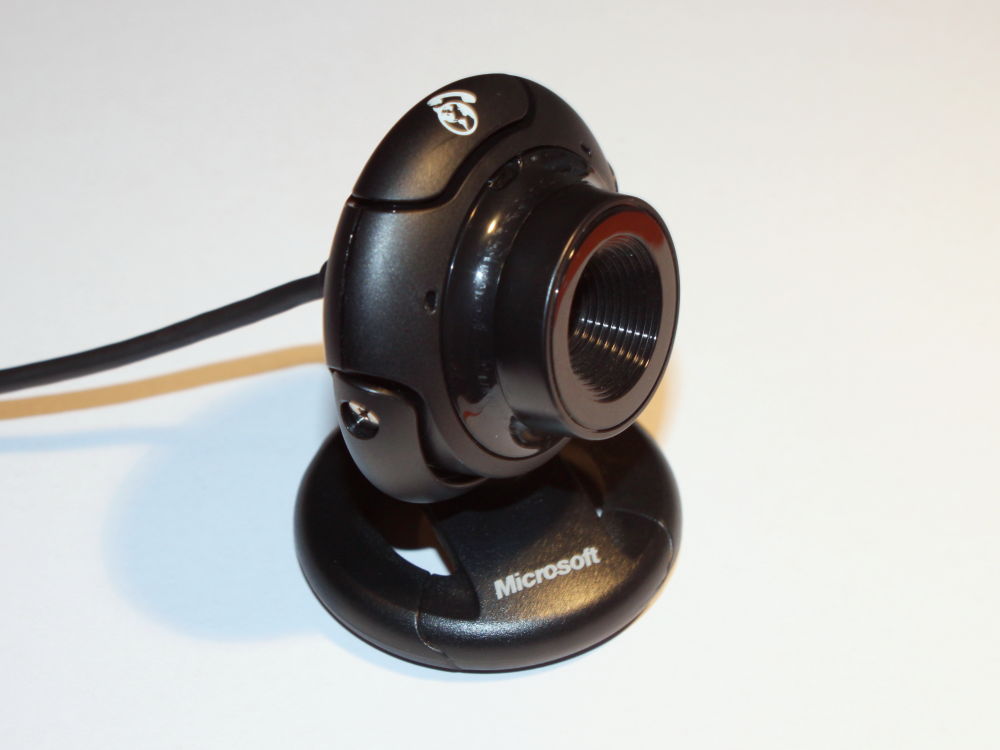

Il ne reste plus qu’à remonter la coque et visser la vis noire. On obtient une webcam prête pour l’astrophoto! Dans cette configuration, le capteur est laissé à l’air libre et est sensible au dépôt de poussières. Il faut donc trouver un moyen de le protéger. On peut utiliser une vieille boîte de pellicule qui vient s’emboîter dessus.

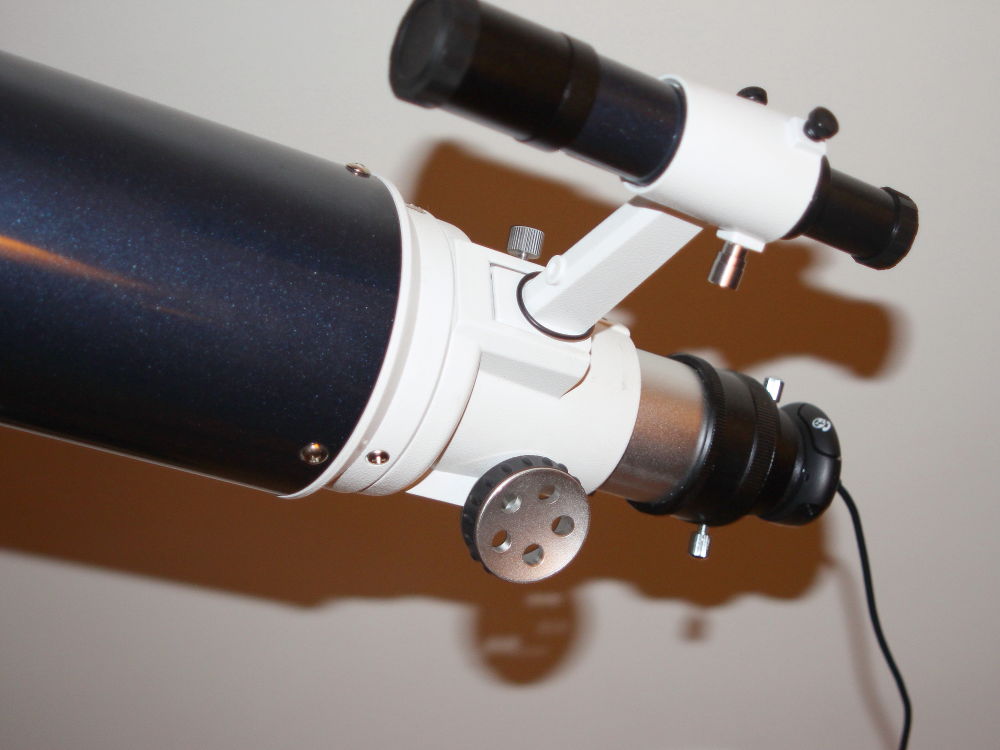

Pour adapter la webcam au porte oculaire de diamètre 31,75 mm, c'est simple: l’avant de la webcam est déjà plus au moins à ce diamètre. Une fois la webcam placée au foyer de votre instrument préféré et la vis du porte-oculaire serrée, la webcam tient plutôt bien. Sinon, il faut fabriquer un adaptateur.


_________________
"That's one small step for man, one giant leap for mankind..."


Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Dim 6 Mar - 19:23 (2011)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Eclipse
Administrateur

Hors ligne

Inscrit le: 26 Juin 2010
Messages: 98
Masculin

MessagePosté le: Mar 28 Juin - 13:49 (2011)    Sujet du message: Comment modifier une webcam pour l'observation astronomique... Répondre en citant

NOTE IMPORTANTE: La webcam ici présentée en détecte pas les étoiles sur les télescopes de diamètre inférieur à 100mm.
